Pompa do nawadniania nie startuje, mimo że sterownik przechodzi w tryb podlewania? Najczęściej winne są ustawienia programu, czujnik deszczu, przerwany przewód albo przekaźnik pompy, a nie sam silnik. Poniżej pokazuję, jak krok po kroku odróżnić problem ze sterowaniem od awarii pompy i instalacji wodnej.
Najpierw sprawdź sygnał, przekaźnik i dopływ wody
- Tryb ręczny szybko pokaże, czy sterownik wysyła polecenie uruchomienia.
- Czujnik deszczu lub aktywna blokada mogą zatrzymać cały cykl nawadniania.
- Sterownik zwykle nie zasila pompy bezpośrednio, tylko uruchamia ją przez przekaźnik pompy.
- Brak wody, zapowietrzenie i zatkany filtr mogą włączyć ochronę przed pracą na sucho.
- Przy instalacji 230 V pomiary i naprawę wykonuje elektryk lub instalator.
Co naprawdę oznacza brak startu pompy
Jeżeli sterownik nie załącza pompy co, w instalacji nawadniającej trzeba najpierw ustalić, na którym etapie zanika sygnał. Inaczej diagnozuje się sytuację, w której na wyświetlaczu nie ma żadnej informacji o podlewaniu, inaczej tę, gdy sterownik pokazuje aktywną sekcję, ale pompa milczy.
W typowym układzie pracują razem cztery elementy. Sterownik uruchamia wybraną sekcję i wysyła sygnał do przekaźnika, przekaźnik załącza obwód zasilający pompę, a pompa podaje wodę do instalacji. Awaria dowolnego ogniwa może wyglądać tak samo, czyli jak całkowity brak podlewania.
| Objaw | Najbardziej prawdopodobna przyczyna | Pierwszy test |
|---|---|---|
| Nie działa żadna sekcja | Program, czujnik, zasilanie sterownika lub przekaźnik | Uruchomienie ręczne jednej sekcji |
| Słychać kliknięcie, ale pompa nie rusza | Przekaźnik, bezpiecznik, silnik lub brak zasilania pompy | Kontrola obwodu zasilającego przez elektryka |
| Pompa rusza i szybko się wyłącza | Brak wody, nieszczelność ssania, zabezpieczenie przed suchobiegiem | Sprawdzenie źródła wody, filtra i zalania pompy |
| Działa tylko jedna sekcja | Zawór elektromagnetyczny, przewód lub ustawienia konkretnej sekcji | Test innej sekcji w trybie ręcznym |
W praktyce najwięcej czasu traci się na wymianę pompy, choć problem znajduje się wcześniej, na przykład w aktywnym czujniku deszczu albo luźnym przewodzie wspólnym. Dlatego zawsze zaczynam od sprawdzenia, czy sterownik w ogóle wydaje polecenie startu.
Ustawienia, które potrafią zablokować podlewanie
Przed odkręcaniem obudowy i sięganiem po miernik sprawdź program. Sterownik może działać prawidłowo, ale nie mieć warunków do rozpoczęcia cyklu. Dotyczy to szczególnie instalacji uruchamianych po zimie, kiedy data, godzina albo harmonogram bywają nieaktualne.
- Sprawdź, czy urządzenie jest w trybie Auto, a nie Off, Pause lub Rain Delay.
- Zweryfikuj bieżącą godzinę, dzień tygodnia i zaprogramowane dni podlewania.
- Upewnij się, że wybrana sekcja ma czas pracy dłuższy niż 0 minut.
- Sprawdź, czy nie ustawiono sezonowego ograniczenia nawadniania, na przykład 0%.
- Jeśli sterownik ma kilka programów, sprawdź każdy z nich, ponieważ aktywny może być inny harmonogram.
Drugim częstym winowajcą jest czujnik deszczu. Jeżeli na zaciskach oznaczonych jako Sensor znajduje się przewód lub mostek, przerwanie obwodu przez czujnik może zablokować podlewanie wszystkich sekcji. Do krótkiego testu można użyć funkcji obejścia czujnika, ale po sprawdzeniu trzeba ją wyłączyć, bo inaczej system podleje ogród także podczas opadów.
Nie pomijaj też zaworu głównego. W niektórych instalacjach sterownik uruchamia najpierw pompę lub zawór główny, a dopiero potem sekcję. Błędne podłączenie przewodu do zacisku P/MV zamiast właściwego zacisku może sprawić, że sterownik pokazuje pracę, ale pompa nie dostaje sygnału.
Jak przejść przez diagnostykę krok po kroku
1. Uruchom jedną sekcję ręcznie
Wybierz tryb ręczny i włącz pojedynczą sekcję na 1-2 minuty. Obserwuj, czy na ekranie pojawia się symbol pracy, czy słychać kliknięcie przekaźnika i czy pompa reaguje. Ten prosty test oddziela problem z harmonogramem od usterki w torze sterowania.
Jeśli tryb ręczny uruchamia pompę, ale program automatyczny nie, szukaj przyczyny w godzinie startu, dniach podlewania, czujniku lub programie. Jeśli nie działa również ręczne uruchomienie, przejdź do przewodów, przekaźnika i zasilania.
2. Sprawdź przewody niskonapięciowe
W sterownikach ogrodowych sygnał do przekaźnika często ma napięcie około 24 V AC, ale dokładna wartość zależy od modelu. Przewody mogą skorodować w puszce, zostać przecięte podczas prac ziemnych albo wysunąć się z zacisku po kilku sezonach.
Najważniejszy jest przewód wspólny oznaczany zwykle literą C oraz przewód prowadzący do wyjścia pompy lub zaworu głównego. Gdy kilka sekcji nie działa jednocześnie, podejrzewam przede wszystkim przewód wspólny albo zasilanie sterownika. Gdy problem dotyczy tylko jednej sekcji, bardziej prawdopodobny jest lokalny przewód lub elektrozawór.
3. Oceń działanie przekaźnika
Przekaźnik pompy działa jak pośrednik. Sterownik podaje niewielki sygnał sterujący, a przekaźnik zamyka osobny obwód zasilający pompę. Nie podłączaj pompy bezpośrednio do zacisku sterownika, ponieważ możesz spalić wyjście urządzenia.
Brak kliknięcia może oznaczać brak sygnału, przerwę w przewodzie albo uszkodzoną cewkę przekaźnika. Kliknięcie bez startu silnika wskazuje raczej na bezpiecznik, zasilanie pompy, styki przekaźnika lub sam silnik. Pomiary po stronie 230 V powinien wykonać fachowiec, nawet jeśli usterka wygląda na drobną.
Przeczytaj również: Jak podlewać kwiaty, by nie przesuszyć ani nie przelać roślin?
4. Sprawdź stronę wodną
Pompa może dostawać sygnał, ale nie podawać wody. Przy pompie pobierającej wodę ze zbiornika lub studni sprawdź poziom wody, filtr ssawny, zawór zwrotny, szczelność przewodu i prawidłowe zalanie pompy. Nie uruchamiaj jej na sucho, bo kilka minut pracy bez wody może uszkodzić uszczelnienie lub uruchomić blokadę zabezpieczającą.

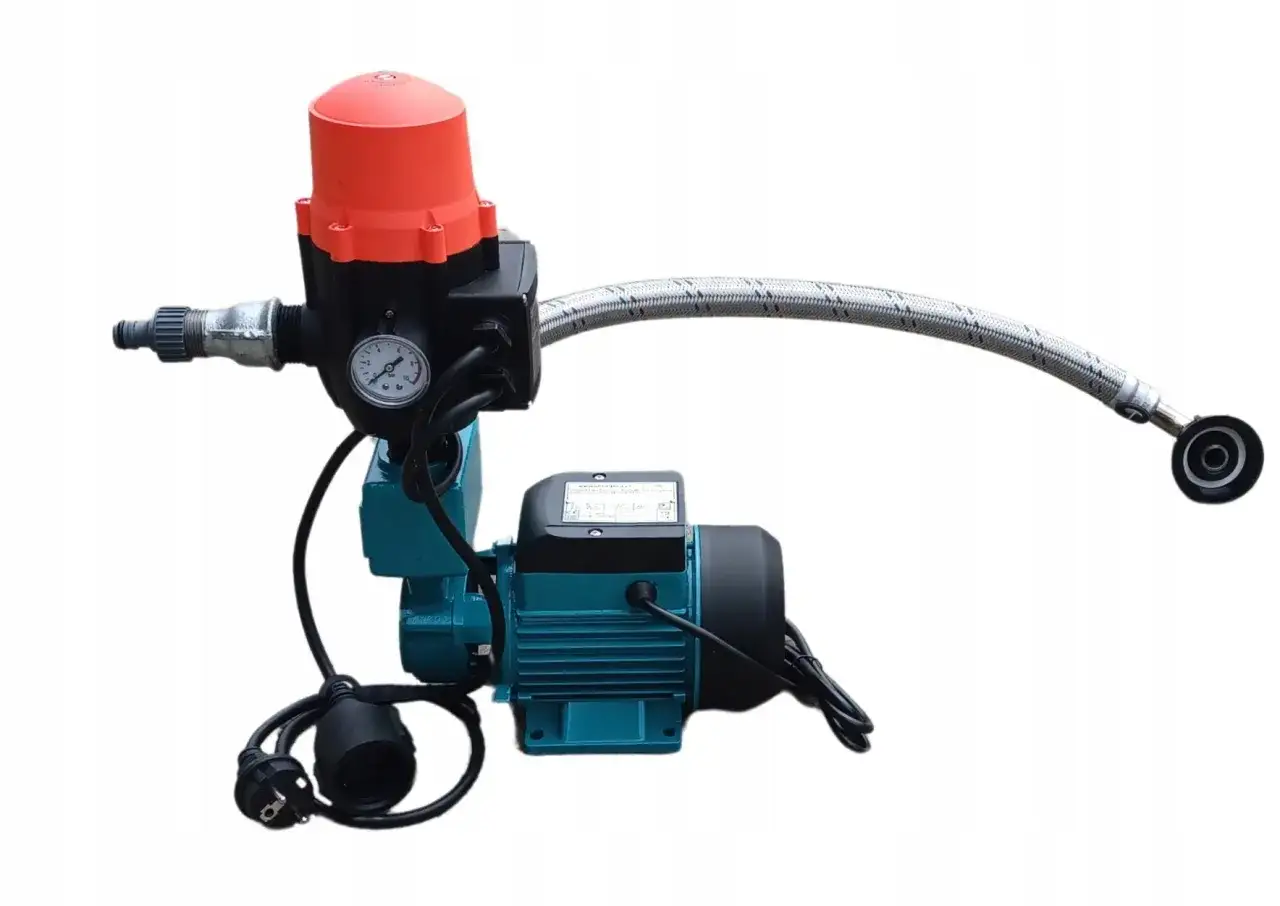

W instalacjach ze sterownikiem ciśnieniowym może zadziałać ochrona przed suchobiegiem. Jeżeli świeci się kontrolka błędu, najpierw usuń przyczynę, a dopiero potem użyj przycisku reset. Sam reset nie naprawi braku wody, zatkanego filtra ani nieszczelności po stronie ssawnej.
Przekaźnik, pompa czy sterownik gdzie szukać usterki
Najłatwiej zawęzić problem, porównując reakcję kilku elementów. Jeżeli sterownik pokazuje aktywną sekcję, ale nie pojawia się napięcie na wyjściu pompy, podejrzenie pada na ustawienia, wyjście sterownika albo jego przekaźnik wewnętrzny. Jeżeli sygnał jest obecny, ale pompa nie pracuje, problem znajduje się dalej.
| Wynik testu | Wniosek | Co zrobić |
|---|---|---|
| Brak symbolu aktywnej sekcji | Sterownik nie rozpoczął programu | Sprawdź harmonogram, tryb pracy i czujnik deszczu |
| Symbol jest, ale brak kliknięcia | Brak sygnału lub problem z wyjściem | Sprawdź zaciski i przewód wspólny |
| Przekaźnik klika, pompa milczy | Problem po stronie zasilania pompy | Sprawdź bezpiecznik i napięcie przez elektryka |
| Pompa pracuje, lecz nie ma wody | Usterka hydrauliczna | Sprawdź zalanie, filtr, zawory i szczelność ssania |
| Pompa rusza tylko z obejściem sterownika | Awaria sterowania lub przekaźnika | Nie zostawiaj obejścia na stałe, napraw tor sterujący |
Moim zdaniem wymiana sterownika powinna być ostatnim krokiem, nie pierwszym odruchem. W ogrodowych systemach nawadniania równie często zawodzi skorodowane połączenie w skrzynce, uszkodzony przekaźnik albo filtr, którego nikt nie czyścił od kilku sezonów.
Typowe błędy przy samodzielnej naprawie
Pierwszy błąd to wielokrotne resetowanie pompy bez sprawdzenia źródła wody. Jeśli zabezpieczenie wyłącza urządzenie z powodu suchobiegu, kolejne próby mogą tylko pogorszyć sytuację. Najpierw trzeba przywrócić dopływ wody i usunąć nieszczelność.
Drugi błąd polega na zwieraniu przewodów „na próbę”. Przy obwodzie niskonapięciowym można uszkodzić sterownik, a przy obwodzie sieciowym ryzyko porażenia jest realne. Przewodów 230 V nie sprawdzaj metodą prób i błędów, tylko zleć pomiar osobie z odpowiednimi uprawnieniami.
Trzeci problem to pomijanie instrukcji konkretnego modelu. Nie każdy sterownik obsługuje pompę w taki sam sposób, a przekaźnik musi mieć odpowiednią cewkę i obciążalność. Zbyt duży pobór prądu przez cewkę może przeciążyć wyjście sterownika, dlatego dobiera się ją zgodnie z dokumentacją urządzenia.
Nie zakładaj również, że skoro pompa działa poza sterownikiem, to hydraulika jest sprawna. Możliwe są równocześnie dwie usterki, na przykład uszkodzony przekaźnik i zapchany filtr. Po przywróceniu sterowania trzeba jeszcze sprawdzić, czy pompa osiąga właściwe ciśnienie i czy każda sekcja otwiera się prawidłowo.
Jak zabezpieczyć instalację przed powtórką
Po naprawie dobrze oznacz przewody w skrzynce i zrób zdjęcie prawidłowych połączeń. Taka prosta dokumentacja bardzo ułatwia późniejszy serwis, szczególnie gdy instalacja ma kilka sekcji, zawór główny i osobny przekaźnik pompy.
Przed sezonem sprawdź filtr, poziom wody, stan przewodów oraz działanie każdej sekcji w trybie ręcznym. Pompie po dłuższym postoju można pozwolić pracować przez 30-60 sekund, ale wyłącznie po upewnieniu się, że ma zapewniony dopływ wody.
Dobrym zabezpieczeniem jest także ochrona przeciwprzepięciowa, szczelna puszka połączeniowa i montaż przekaźnika zgodnie z instrukcją producenta. Sterownik powinien być chroniony przed wilgocią, a przewody prowadzone tak, aby nie tworzyły miejsc, w których może zbierać się woda.
Jeżeli usterka wraca po deszczu, mrozie albo koszeniu trawnika, szukałbym przede wszystkim zawilgoconego połączenia lub uszkodzonego przewodu pod ziemią. Gdy pompa wyłącza się po kilku sekundach, większe znaczenie ma zwykle hydraulika i zabezpieczenie przed suchobiegiem niż sam program sterownika.
Najważniejszy test przed wymianą całego urządzenia
Zanim kupisz nowy sterownik, zapisz cztery wyniki: czy działa tryb ręczny, czy pojawia się symbol pracy, czy przekaźnik klika i czy pompa ma dostęp do wody. Taki krótki protokół często pozwala od razu wskazać, czy potrzebna jest naprawa elektroniki, wymiana przekaźnika, czyszczenie filtra czy interwencja hydraulika.
Jeśli nie masz doświadczenia z instalacjami elektrycznymi, zatrzymaj się na oględzinach, ustawieniach i kontroli filtrów. Obwód 230 V, pomiary pod napięciem oraz wymianę przekaźnika zostaw elektrykowi. W większości przypadków rzetelna diagnostyka jest tańsza i bezpieczniejsza niż przypadkowa wymiana pompy, sterownika i okablowania naraz.
