Gdy zraszacz nie wysuwa się prawidłowo albo linia kroplująca podlewa nierówno, przyczyną często nie jest uszkodzony element, lecz zbyt niskie ciśnienie wody. Pokażę, jak zmierzyć ciśnienie wody w kranie za pomocą prostego manometru, jak odróżnić wynik statyczny od roboczego i jak sprawdzić przepływ potrzebny do zaplanowania nawadniania ogrodu.
Najważniejsze informacje przed rozpoczęciem pomiaru
- Manometr z zakresem 0-6 albo 0-10 bar wystarczy do domowej instalacji.
- Ciśnienie statyczne mierzy się przy zamkniętym poborze wody, a dynamiczne podczas przepływu.
- Dla wielu instalacji ogrodowych użyteczny zakres wynosi około 2,5-3,5 bara, ale decydują wymagania urządzeń.
- Samo ciśnienie nie wystarczy. Trzeba sprawdzić również przepływ w l/min.
- Manometr ogrodowy kosztuje zwykle 30-80 zł, zależnie od przyłącza i jakości wykonania.
Jak przygotować się do pomiaru przy kranie

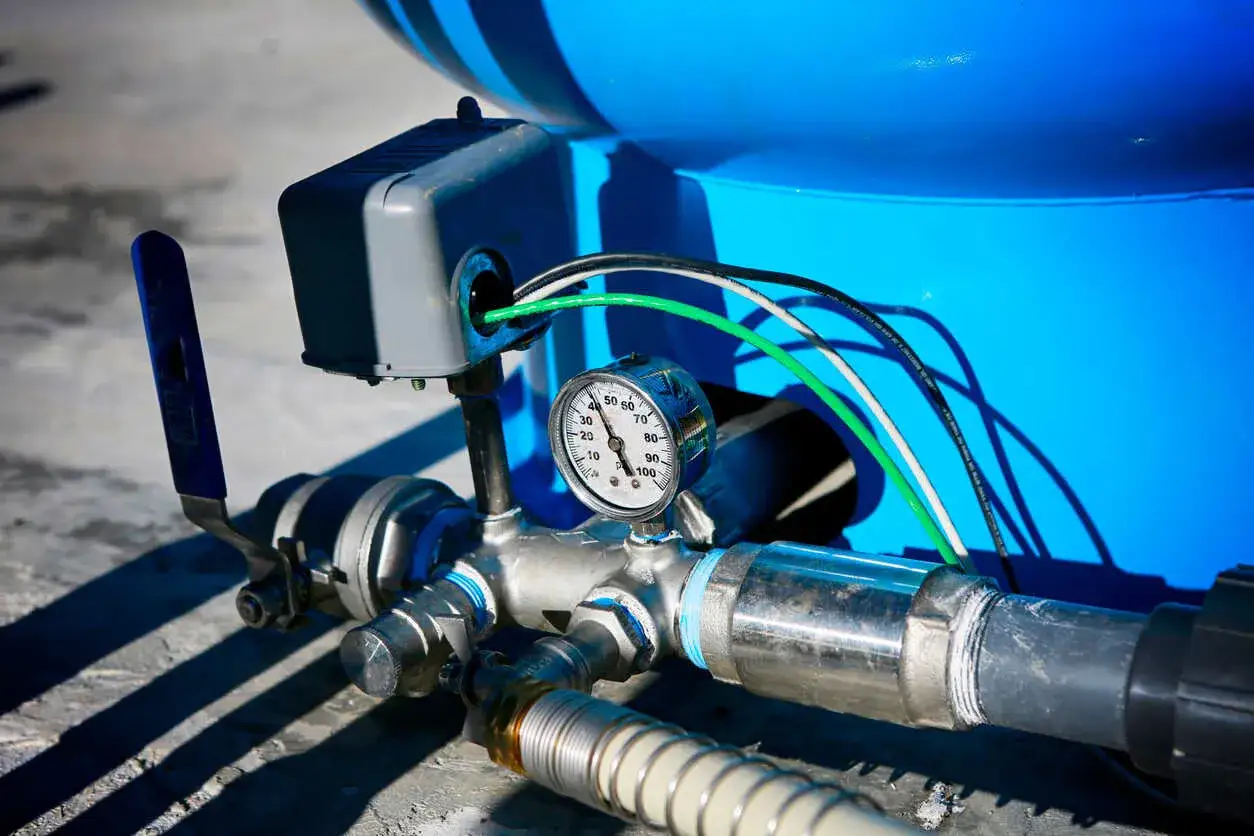

Najwygodniej mierzyć ciśnienie na kranie zewnętrznym, który będzie zasilał wąż lub instalację automatycznego podlewania. Jeśli go nie ma, można użyć przyłącza pralkowego albo innego punktu zimnej wody, najlepiej położonego możliwie blisko wejścia instalacji do budynku.
Potrzebny będzie manometr przyłączeniowy z odpowiednim gwintem. W ogrodowych instalacjach często spotyka się rozmiary G1/2, G3/4 lub G1, dlatego przed zakupem trzeba sprawdzić końcówkę kranu. Przyda się także redukcja, taśma uszczelniająca, wiadro o pojemności 10 litrów i stoper w telefonie.
Nie polecam mierzyć przez perlator, czyli sitko zamontowane na końcu baterii. Osad i ograniczenie przepływu mogą zaniżyć wynik. Przy baterii kuchennej trzeba zwykle zastosować adapter albo wybrać inny punkt poboru, ponieważ zwykły manometr nie zawsze pasuje bezpośrednio do wylewki.
Jaki manometr wybrać
Do instalacji domowej wystarczy model wyskalowany do 6 barów. W przypadku hydroforu lub pompy lepszy będzie zakres 0-10 bar, ponieważ wskazówka nie będzie pracować stale przy górnej granicy skali. Wybieram manometr z czytelną tarczą i przyłączem obrotowym, które ułatwia ustawienie urządzenia bez skręcania przewodu.
Przed montażem zakręcam wodę i sprawdzam stan uszczelki. Manometr dokręcam ręcznie, a klucza używam tylko do delikatnego dociągnięcia. Zbyt mocne dokręcenie może uszkodzić gwint lub uszczelkę, a przeciek przy pomiarze utrudni odczyt.
Pomiar krok po kroku bez zgadywania
Najpierw zamykam wszystkie inne punkty poboru w domu i ogrodzie. Sprawdzam również, czy nie pracuje pralka, zmywarka, spłuczka albo system podlewania. Dzięki temu manometr pokaże ciśnienie dostępne w instalacji bez dodatkowego obciążenia.
- Przykręcam manometr do kranu lub odpowiedniego adaptera.
- Otwieram zawór, aby woda doszła do przyrządu.
- Czekam kilka sekund, aż wskazówka się ustabilizuje.
- Odczytuję wynik w barach i zapisuję go wraz z godziną.
- Zamykam zawór i sprawdzam, czy połączenie nie przecieka.
Przeczytaj również: Pompa głębinowa w studni kręgowej - dobór i montaż
Jak sprawdzić ciśnienie podczas pracy
Aby uzyskać ciśnienie dynamiczne, odkręcam wodę w sposób odpowiadający przyszłej pracy instalacji. Może to być otwarty zawór ogrodowy, podłączony wąż albo działająca sekcja nawadniania. Manometr powinien być zamontowany w punkcie zasilania, a nie dopiero na końcu długiej linii.
Jeżeli przy zamkniętym poborze widzę 4 bary, a po uruchomieniu przepływu wskazówka spada do 2,2 bara, to właśnie 2,2 bara jest ważniejsze dla zraszaczy. Różnicę powodują opory rur, filtrów, zaworów, szybkozłączy i wodomierza. W praktyce właśnie ten spadek bywa pomijany przy samodzielnym planowaniu ogrodu.
Ciśnienie i przepływ trzeba sprawdzić razem
Dobre ciśnienie nie gwarantuje jeszcze sprawnego podlewania. Źródło może mieć na przykład 3 bary, ale dostarczać zbyt mało wody, aby zasilić kilka zraszaczy jednocześnie. Dlatego drugi pomiar wykonuję od razu, używając wiadra i stopera.
- Odkręcam kran na pełny przepływ.
- Podstawiam wiadro o znanej pojemności, najlepiej 10-litrowe.
- Mierzę czas jego napełnienia.
- Obliczam przepływ według wzoru 600 ÷ czas napełniania w sekundach = l/min.
| Przykładowy czas napełnienia 10 l | Przepływ | Znaczenie dla ogrodu |
|---|---|---|
| 20 sekund | 30 l/min | Dobre warunki dla większej sekcji, jeśli ciśnienie dynamiczne również jest odpowiednie. |
| 30 sekund | 20 l/min | Zwykle wystarczający wynik dla małej lub średniej sekcji. |
| 60 sekund | 10 l/min | Trzeba ograniczyć liczbę odbiorników albo podzielić instalację na więcej sekcji. |
| 120 sekund | 5 l/min | Lepsza może być linia kroplująca niż kilka zraszaczy pracujących naraz. |
Pomiar wykonuję o podobnej porze, w której planuję podlewanie. W sieci wodociągowej wynik może się zmieniać, zwłaszcza rano i wieczorem oraz w czasie upałów. Przy własnej studni znaczenie ma także wydajność pompy i poziom wody, więc pojedynczy odczyt nie zawsze pokazuje pełny obraz.
Jak odczytać wynik pod kątem nawadniania
W domowych instalacjach komfortowe ciśnienie często mieści się w granicach 2-4 barów. Dla nawadniania nie ma jednak jednej uniwersalnej wartości. Zraszacze zwykle potrzebują wyższego ciśnienia niż prosta linia kroplująca, a konkretne wymagania zawsze sprawdzam w danych producenta.
| Wynik pomiaru | Co może oznaczać | Rozsądne działanie |
|---|---|---|
| Poniżej 1,5 bara dynamicznie | Zraszacze mogą nie wysuwać się lub podlewać zbyt mały obszar. | Zmniejszyć liczbę odbiorników, podzielić sekcje albo rozważyć pompę. |
| Około 2-2,5 bara | Możliwe działanie mniejszych zraszaczy i wielu prostych układów kroplujących. | Porównać wynik z wymaganiami dysz i zmierzyć przepływ. |
| Około 2,5-3,5 bara | Często dobre warunki dla typowego ogrodu przydomowego. | Dobrać sekcje na podstawie realnego przepływu. |
| Powyżej 4-5 barów | Rośnie ryzyko hałasu, przecieków i zużywania armatury. | Zastosować regulator ciśnienia, jeśli wymagają tego urządzenia. |

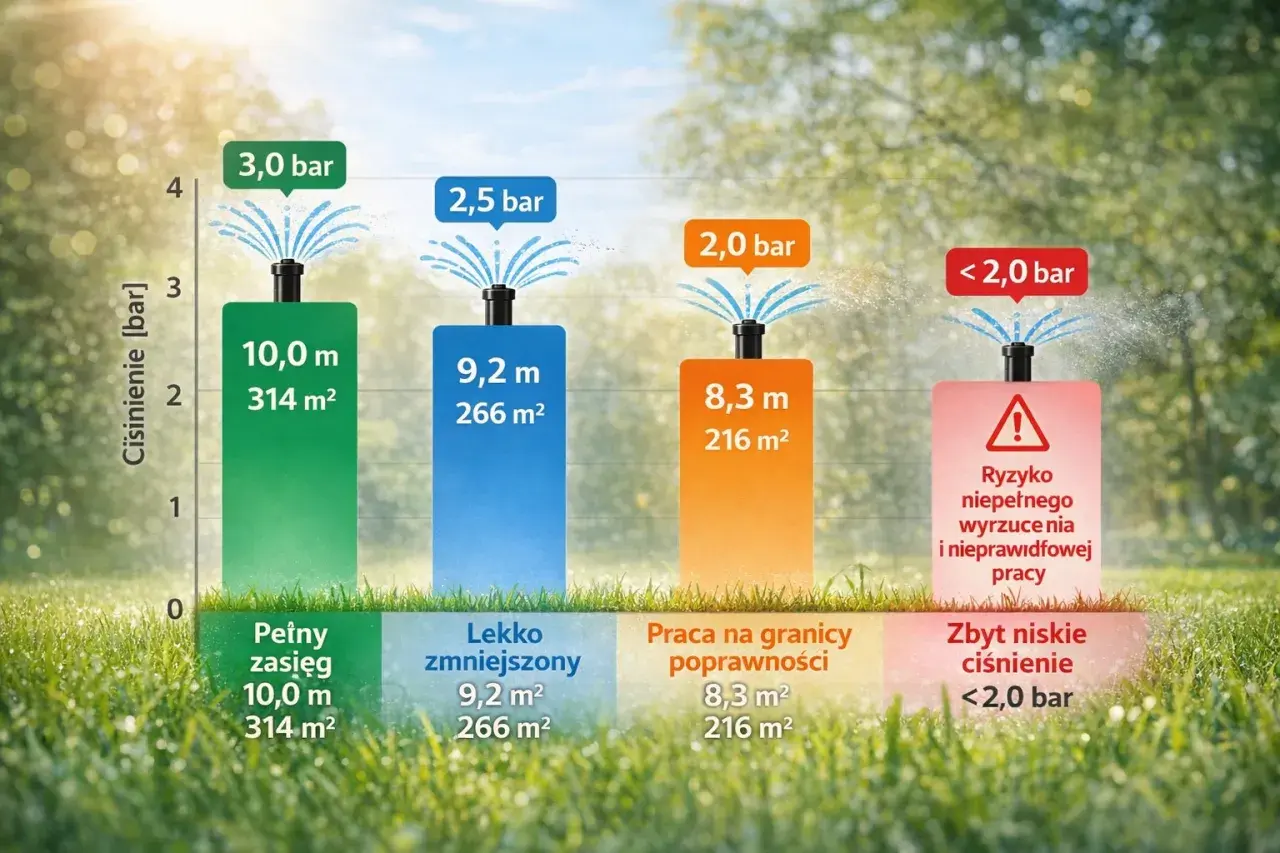

Linie kroplujące często pracują przez reduktor ustawiony w okolicy 1-1,5 bara, natomiast zraszacze mogą wymagać około 2-3 barów na wejściu, zależnie od modelu i dyszy. Nie ustawiam regulatora „na oko”, bo zbyt niskie ciśnienie ogranicza zasięg, a zbyt wysokie może powodować rozszczelnienia przewodów.
Trzeba też uwzględnić różnicę wysokości. W przybliżeniu każde 10 metrów podnoszenia wody oznacza stratę około 1 bara. W ogrodzie położonym kilka metrów wyżej niż kran nie będzie to zwykle problemem, ale przy dużej skarpie albo długiej instalacji może zdecydować o działaniu końcowych zraszaczy.
Co zaniża wynik i prowadzi do błędnej diagnozy
Jeżeli ciśnienie jest słabe tylko w jednym kranie, zaczynam od prostych przyczyn. Czyszczę perlator, sprawdzam zawór odcinający i kontroluję filtr siatkowy, jeśli znajduje się przed punktem poboru. Problem lokalny nie oznacza jeszcze awarii całej instalacji.
Gdy podobny wynik pojawia się w kilku kranach, sprawdzam filtr główny, reduktor ciśnienia, wodomierz oraz ewentualne wycieki. Przy instalacji z pompą porównuję wskazanie manometru z zakresem załączania i wyłączania urządzenia. Nie sugeruję się wyłącznie maksymalnym ciśnieniem podanym na obudowie pompy, bo nie musi ono występować podczas rzeczywistego poboru wody.
- Nie mierzę na ciepłej wodzie, jeśli chcę ocenić zasilanie ogrodu.
- Nie traktuję ciśnienia statycznego jako wartości dostępnej przez cały czas pracy.
- Nie uruchamiam kilku kranów podczas podstawowego pomiaru, chyba że celowo sprawdzam spadek pod obciążeniem.
- Nie pomijam filtrów, zaworów i szybkozłączy, bo każdy z tych elementów może zwiększać straty.
- Nie dobieram sekcji wyłącznie na podstawie liczby zraszaczy. Liczy się suma ich przepływów.
Jeśli wskazówka gwałtownie skacze, powtarzam pomiar kilka razy i zapisuję wyniki. Duże wahania mogą wskazywać na pracę pompy, zmienne ciśnienie w sieci, zapowietrzenie albo problem z reduktorem. Przy przecieku za wodomierzem lub podejrzeniu uszkodzenia instalacji lepiej przerwać test i zlecić sprawdzenie hydraulikowi.
Jeden pomiar, który ułatwia cały projekt ogrodu
Na kartce zapisuję cztery informacje: ciśnienie statyczne, ciśnienie dynamiczne, przepływ i godzinę pomiaru. Dodaję też długość planowanej trasy, różnicę wysokości oraz liczbę urządzeń, które mają działać w jednej sekcji. Taki prosty zestaw danych jest znacznie bardziej użyteczny niż samo stwierdzenie, że „woda leci mocno”.
Jeśli dynamicznie mam około 2,5 bara i 20 l/min, zaczynam od małej sekcji, sumując zużycie wszystkich zraszaczy. Przy słabszym źródle dzielę ogród na większą liczbę obwodów albo wybieram nawadnianie kroplowe. Dopiero gdy pomiary potwierdzą rzeczywisty problem, rozważam pompę, zbiornik lub modernizację instalacji.Dobrze wykonany pomiar zajmuje kilka minut, a może oszczędzić kosztownej wymiany zraszaczy i wielokrotnego przekopywania rabat. Najważniejsza zasada jest prosta: projektuj na podstawie ciśnienia podczas przepływu i realnego wydatku wody, nie na podstawie samego odczytu przy zamkniętym kranie.
