Pompa do zraszaczy powinna zapewniać nie tylko odpowiednią ilość wody, ale też właściwe ciśnienie w najbardziej oddalonym punkcie instalacji. Pokażę, jak zebrać dane, przeliczyć przepływ, uwzględnić straty oraz odczytać parametry z wykresu pompy, aby uniknąć zakupu urządzenia, które działa dobrze tylko na papierze.
Dwie liczby decydują o poprawnym doborze pompy
- Przepływ pompy musi pokrywać sumę zużycia wszystkich zraszaczy pracujących jednocześnie.
- Pompa musi osiągać wymagany przepływ przy określonej wysokości podnoszenia, a nie przy zerowym obciążeniu.
- Do obliczeń trzeba dodać różnicę poziomów, straty w rurach, filtrze, zaworach i kształtkach.
- 1 bar odpowiada w przybliżeniu 10,2 m wysokości słupa wody.
- Jeżeli źródło dostarcza mniej wody niż wymaga strefa, trzeba ograniczyć liczbę zraszaczy albo podzielić instalację na osobne sekcje.
Jak obliczyć wydajność pompy do zraszaczy bez zgadywania
Wydajność pompy oznacza tutaj przede wszystkim przepływ wody, najczęściej podawany w l/min albo m³/h. Nie należy mylić go z mocą silnika wyrażaną w watach lub kilowatach. Moc pomaga pompować wodę, ale sama nie mówi, ile wody urządzenie dostarczy przy wymaganym ciśnieniu.
Pierwszy krok jest prosty. Spisuję wszystkie zraszacze, które mają działać w jednej strefie, a potem odczytuję ich przepływ z tabeli producenta dla konkretnej dyszy i ciśnienia roboczego. Właśnie ten przepływ, a nie wartość maksymalna z opakowania, jest potrzebny do obliczeń.
Podstawowy wzór wygląda tak:
Q = q₁ + q₂ + q₃ + …
Jeżeli cztery zraszacze zużywają po 12 l/min, zapotrzebowanie strefy wynosi 48 l/min, czyli 2,88 m³/h. Przeliczenie jest łatwe, ponieważ 1 l/min = 0,06 m³/h. Przy niepewnych danych można przyjąć niewielki zapas, przykładowo 10%, co daje około 3,17 m³/h, ale zapas nie naprawi źle zaprojektowanej instalacji.
| Liczba zraszaczy | Przepływ jednego zraszacza | Łączny przepływ |
|---|---|---|
| 2 | 10 l/min | 20 l/min = 1,2 m³/h |
| 4 | 12 l/min | 48 l/min = 2,88 m³/h |
| 6 | 15 l/min | 90 l/min = 5,4 m³/h |
W praktyce często lepiej uruchamiać mniej zraszaczy naraz. Zmniejszenie liczby głowic w strefie obniża wymagany przepływ, dzięki czemu można zastosować mniejszą pompę i uzyskać stabilniejsze ciśnienie. Trzeba jednak pamiętać, że dłuższy czas podlewania nie zmienia sumarycznego zapotrzebowania pojedynczej sekcji.
Przepływ to dopiero połowa obliczeń
Drugi parametr to wysokość podnoszenia, czyli zdolność pompy do pokonania różnicy poziomów i strat w instalacji przy określonym przepływie. W kartach technicznych podaje się ją w metrach słupa wody, choć wiele osób posługuje się barami.
Do orientacyjnego przeliczenia można przyjąć, że 1 bar to około 10,2 m słupa wody. Zatem zraszacz wymagający 2,5 bar potrzebuje około 25,5 m wysokości podnoszenia tylko na samo ciśnienie robocze na dyszy.
Całkowite wymagane podnoszenie obliczam według wzoru:
H = Hgeo + Hzraszacza + Hstrat
- Hgeo oznacza różnicę poziomów między lustrem wody a najwyższym zraszaczem.
- Hzraszacza wynika z wymaganego ciśnienia na głowicy.
- Hstrat obejmuje rury, kolana, trójniki, filtr, zawory i inne elementy.
Przykładowo, gdy lustro wody znajduje się 2 m poniżej pompy, a najwyższy zraszacz jest 4 m powyżej niej, różnica poziomów wynosi 6 m. Dla zraszacza wymagającego 2,8 bar trzeba doliczyć około 28,6 m, a jeśli straty w instalacji wynoszą 7 m, pompa powinna zapewnić około 41,6 m wysokości podnoszenia przy wymaganym przepływie.
To ważne rozróżnienie. Pompa opisana jako „maksymalna wysokość podnoszenia 45 m” może przy tej wysokości tłoczyć bardzo mało wody albo wcale. Parametry trzeba zawsze odczytywać z wykresu charakterystyki, szukając punktu na przecięciu przepływu i wysokości podnoszenia.
Sprawdź, ile wody naprawdę daje źródło
Nawet najlepiej policzona pompa nie dostarczy więcej wody, niż może pobrać ze studni, zbiornika albo instalacji. Dlatego przed zakupem sprawdzam rzeczywistą wydajność źródła, najlepiej podczas pracy przez kilka minut, a nie na podstawie jednego krótkiego testu.
Przy prostym ujęciu można zmierzyć czas napełniania wiadra. Jeżeli wiadro o pojemności 10 l napełnia się w 25 sekund, przepływ wynosi 24 l/min, czyli 1,44 m³/h. Taki wynik nie wystarczy do zasilenia strefy wymagającej 2,88 m³/h, nawet jeśli sama pompa ma większą wydajność.
W przypadku studni istotna jest wydajność dynamiczna. To ilość wody dostępna wtedy, gdy pompa już pracuje i poziom wody opadł. Jeżeli po kilku minutach pojawia się powietrze, spada ciśnienie albo pompa zaczyna zasysać osad, problemem nie jest dobór mocniejszego silnika, lecz zbyt mała wydajność ujęcia.
Przy słabszym źródle mam trzy rozsądne rozwiązania:
- podzielić zraszacze na mniejsze strefy,
- zastosować zbiornik buforowy, który będzie powoli uzupełniany,
- ograniczyć przepływ dyszami o mniejszym wydatku.
Zbiornik buforowy działa dobrze, gdy podlewanie może odbywać się etapami. Nie rozwiązuje jednak problemu, jeśli pompa ma pracować bez przerwy przez wiele godzin, a źródło nie nadąża z uzupełnianiem zapasu.
Uwzględnij straty w rurach i armaturze
Straty ciśnienia rosną wraz z długością przewodu, przepływem i liczbą przewężeń. Szczególnie niekorzystne jest prowadzenie dużej ilości wody przez zbyt cienką rurę. Na początku instalacji zraszacze mogą wtedy działać poprawnie, ale te położone na końcu będą miały mniejszy zasięg i nierówny opad.
Do dokładnego obliczenia korzystam z tabel strat dla konkretnego materiału i średnicy rury. Rura PE, PVC i przewód elastyczny o podobnej średnicy nominalnej nie zawsze mają takie same warunki przepływu. Znaczenie ma także średnica wewnętrzna, dlatego sama informacja „rura 25 mm” bywa niewystarczająca.
| Element instalacji | Co może się wydarzyć | Praktyczna wskazówka |
|---|---|---|
| Zbyt cienka rura | Duży spadek ciśnienia i słabszy zasięg końcowych zraszaczy | Dobieraj średnicę do przepływu, nie tylko do króćca pompy |
| Filtr siatkowy | Spadek ciśnienia, szczególnie przy zabrudzeniu | Uwzględnij filtr w obliczeniach i regularnie go czyść |
| Zawory i szybkozłącza | Dodatkowe opory miejscowe | Nie pomijaj ich przy długich odcinkach i dużym przepływie |
| Wzniesienie terenu | Około 0,1 bar straty na każdy metr wysokości | Zmierz różnicę poziomów, nie oceniaj jej „na oko” |
Najczęstszy błąd polega na liczeniu wyłącznie długości rury. Kilka kolan nie zawsze ma duże znaczenie, ale filtr, zawór zwrotny i redukcja średnicy mogą razem zabrać kilka metrów wysokości podnoszenia. Zostawiam też dostęp do filtra, bo jego opór po zabrudzeniu potrafi wyraźnie wzrosnąć.

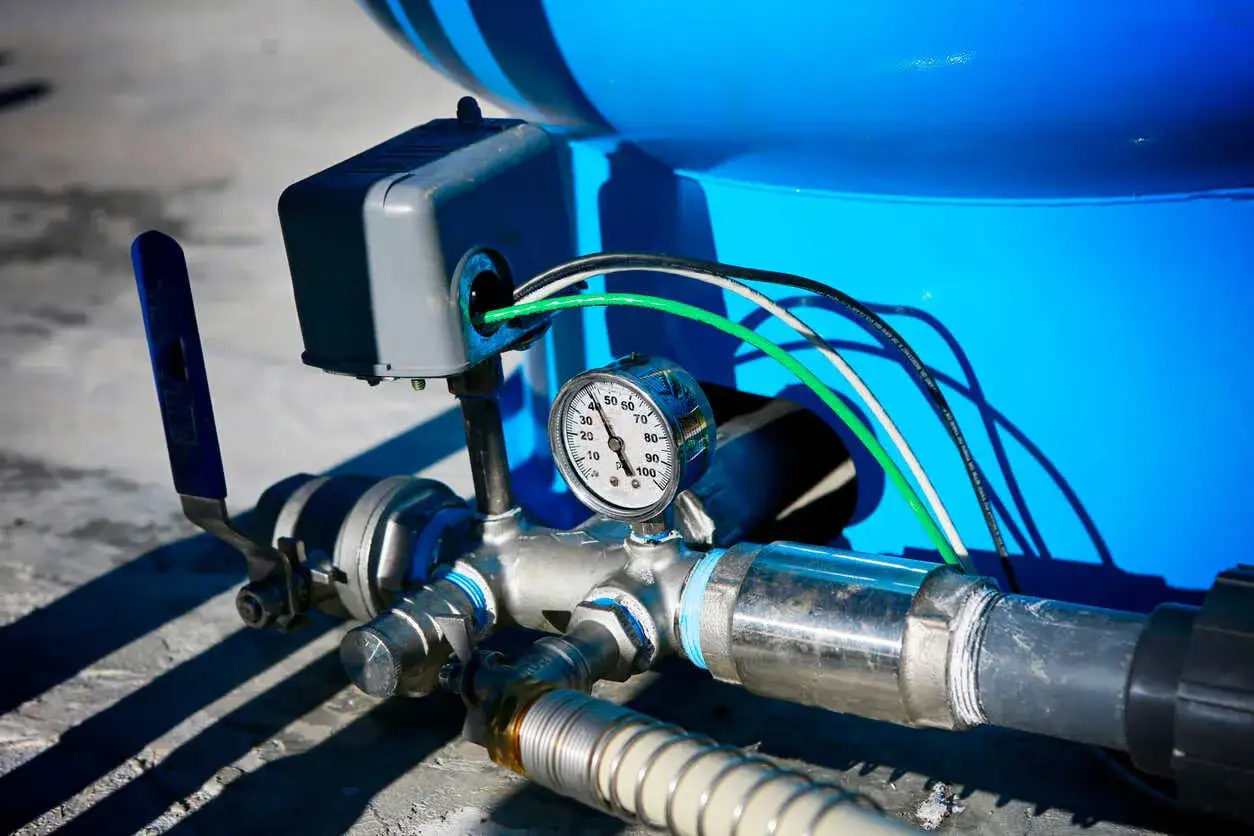

Jeżeli instalacja jest rozbudowana, dobrym pomysłem jest montaż manometru przed sekcją zraszaczy. Pomiar ciśnienia podczas pracy szybko pokaże, czy problem leży w pompie, filtrze, rurze czy niewłaściwie dobranej dyszy.
Wybierz pompę według punktu pracy
Po zsumowaniu przepływu i obliczeniu wysokości podnoszenia szukam pompy, która osiąga oba parametry jednocześnie. Dla przykładowej strefy może to być 3,0-3,2 m³/h przy około 42 m podnoszenia. Dopiero taki punkt można porównywać z wykresem konkretnego modelu.
| Rodzaj pompy | Kiedy ma sens | Ograniczenie |
|---|---|---|
| Powierzchniowa | Zbiornik, płytka studnia, łatwy dostęp do urządzenia | Wymaga prawidłowego zalania i krótkiego, szczelnego przewodu ssawnego |
| Zatapialna | Studnia lub zbiornik, gdy pompa może pracować pod wodą | Musi być odporna na warunki ujęcia i właściwie zabezpieczona przed suchobiegiem |
| Zestaw hydroforowy | Gdy potrzebne jest automatyczne utrzymywanie ciśnienia | Jest droższy i wymaga poprawnego ustawienia sterowania |
Nie kieruję się samą mocą silnika ani maksymalnym przepływem. Wartości maksymalne zwykle dotyczą warunków bez oporów, a w ogrodzie pompa pracuje z rurami, filtrem, zaworami i różnicą wysokości. To właśnie dlatego urządzenie o mocy 1,1 kW może sprawdzić się gorzej niż dobrze dobrana pompa o mocy 0,75 kW.
Przy wyborze sprawdzam także zabezpieczenie przed suchobiegiem, możliwość współpracy z automatyką oraz dostępność części. Pompa przewymiarowana może powodować zbyt wysokie ciśnienie, przecieki i częste załączanie, natomiast zbyt słaba będzie pracować długo bez uzyskania właściwego zasięgu.
Przykład obliczeń dla ogrodowej strefy
Załóżmy, że jedna sekcja ma zasilać cztery zraszacze rotacyjne. Każdy zużywa 12 l/min przy ciśnieniu 2,8 bar. Przepływ roboczy wynosi więc 48 l/min, czyli 2,88 m³/h.
Źródło wody znajduje się 2 m poniżej pompy, a najwyższy zraszacz jest 4 m wyżej. Daje to 6 m różnicy poziomów. Ciśnienie 2,8 bar odpowiada około 28,6 m wysokości słupa wody, a straty w rurach, filtrze i zaworach szacujemy na 7 m.
Obliczenie wygląda następująco:
H = 6 m + 28,6 m + 7 m = 41,6 m
W tym przypadku szukam pompy, która przy przepływie około 2,9-3,2 m³/h zapewni co najmniej 42 m podnoszenia. Jeżeli wykres pokazuje 3,0 m³/h przy 45 m, model może być odpowiedni. Jeżeli 45 m osiąga dopiero przy minimalnym przepływie, trzeba wybrać inne urządzenie albo zmniejszyć opory instalacji.
Gdy źródło zapewnia tylko 2,4 m³/h, cztery zraszacze nie powinny pracować razem. Dzielę sekcję na dwie części po dwie głowice, co obniża zapotrzebowanie do 1,44 m³/h na strefę i zwykle ułatwia uzyskanie stabilnego ciśnienia.
Dobrze dobrana pompa zaczyna się od kartki
Przed zakupem zapisuję pięć wartości: przepływ każdego zraszacza, liczbę głowic w strefie, wymagane ciśnienie, różnicę poziomów i szacowane straty. Dopiero z takiego zestawu powstaje realny punkt pracy, na podstawie którego można uczciwie porównać pompy.
Najwięcej problemów powoduje pomijanie źródła wody i traktowanie maksymalnych parametrów pompy jako jej normalnej wydajności. Jeśli po uruchomieniu instalacji sprawdzę ciśnienie manometrem oraz przepływ w sekcji, szybko potwierdzę, czy obliczenia odpowiadają rzeczywistości.
W ogrodzie lepiej mieć kilka dobrze zbilansowanych stref niż jedną przeciążoną instalację. Taki układ podlewa równiej, mniej obciąża pompę i daje możliwość rozbudowy systemu bez kosztownej wymiany całej hydrauliki.
