Gdy zraszacze ledwo się wysuwają albo linia kroplująca podaje wodę nierówno, pytanie o to, jakie ciśnienie w sieci wodociągowej dociera do działki, staje się bardzo praktyczne. Wyjaśniam, jakie wartości spotyka się w polskich instalacjach, jak odróżnić ciśnienie statyczne od roboczego i jak dobrać parametry do podlewania ogrodu.
Do sprawnego nawadniania liczy się nie tylko liczba barów
- Zakres formalny w instalacji budynku wynosi od 0,5 do 6 barów.
- W praktyce przy kranie ogrodowym często pojawia się około 2,5-6 barów, ale wynik zależy od lokalnej sieci i przyłącza.
- Dla zraszaczy najczęściej potrzeba około 2-3,5 bara podczas pracy.
- Linie kroplujące zwykle działają przy 0,8-2 barach, zależnie od modelu.
- Do projektu trzeba zmierzyć ciśnienie dynamiczne i przepływ, a nie tylko odczyt przy zamkniętym kranie.
Jakie ciśnienie panuje w sieci wodociągowej
Nie ma jednej wartości obowiązującej w każdej miejscowości. Ciśnienie zmienia się zależnie od wysokości budynku, odległości od pompowni, średnicy przyłącza, stanu rur i poboru wody przez sąsiadów. W przydomowych instalacjach często spotykam wynik rzędu 2,5-6 barów, lecz jest to orientacja, a nie gwarantowany parametr.
Polskie warunki techniczne określają zakres dla instalacji wodociągowej w budynku. Przed punktem czerpalnym ciśnienie powinno wynosić co najmniej 0,05 MPa, czyli 0,5 bara, i nie przekraczać 0,6 MPa, czyli 6 barów. Dolna granica ma zapewnić normalne korzystanie z wody, a górna chroni armaturę i urządzenia przed przeciążeniem.
Te wartości nie oznaczają jednak, że każde przyłącze ma stale dokładnie 0,5 albo 6 barów. Jeśli ciśnienie jest zbyt niskie, właściciel lub zarządca instalacji może potrzebować zestawu podnoszącego ciśnienie. Przy zbyt wysokim montuje się reduktor ciśnienia, który ogranicza wartość za urządzeniem.
Bar, MPa i metry słupa wody
W ofertach wodociągowych i instrukcjach urządzeń spotkamy różne jednostki. Najłatwiej zapamiętać, że 1 bar to około 0,1 MPa oraz mniej więcej 10 metrów słupa wody. Oznacza to, że 3 bary odpowiadają w przybliżeniu 30 metrom wysokości ciśnienia, zanim uwzględnimy straty w rurach.
Ciśnienie statyczne a robocze przy podlewaniu
Pomiar przy zamkniętym kranie pokazuje ciśnienie statyczne. Jest ono przydatne diagnostycznie, ale nie mówi jeszcze, jak zachowa się system podczas podlewania. Po otwarciu zaworu woda zaczyna płynąć, a opory rur, filtrów, wodomierza i zaworów obniżają dostępne ciśnienie.
Dla nawadniania najważniejsze jest ciśnienie dynamiczne, czyli wartość zmierzona podczas przepływu wody. To ono decyduje, czy zraszacz osiągnie deklarowany zasięg, a kroplowniki będą podawały wodę równomiernie na całej długości przewodu.

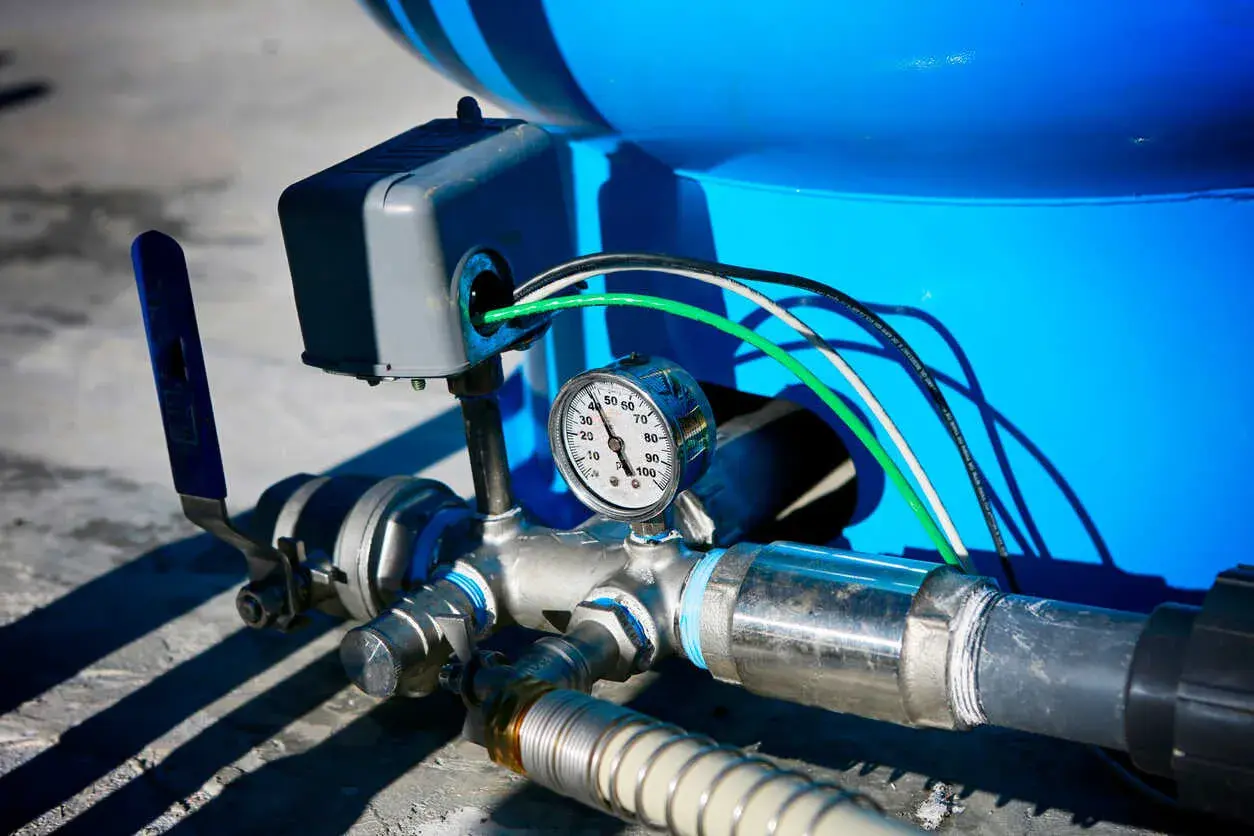

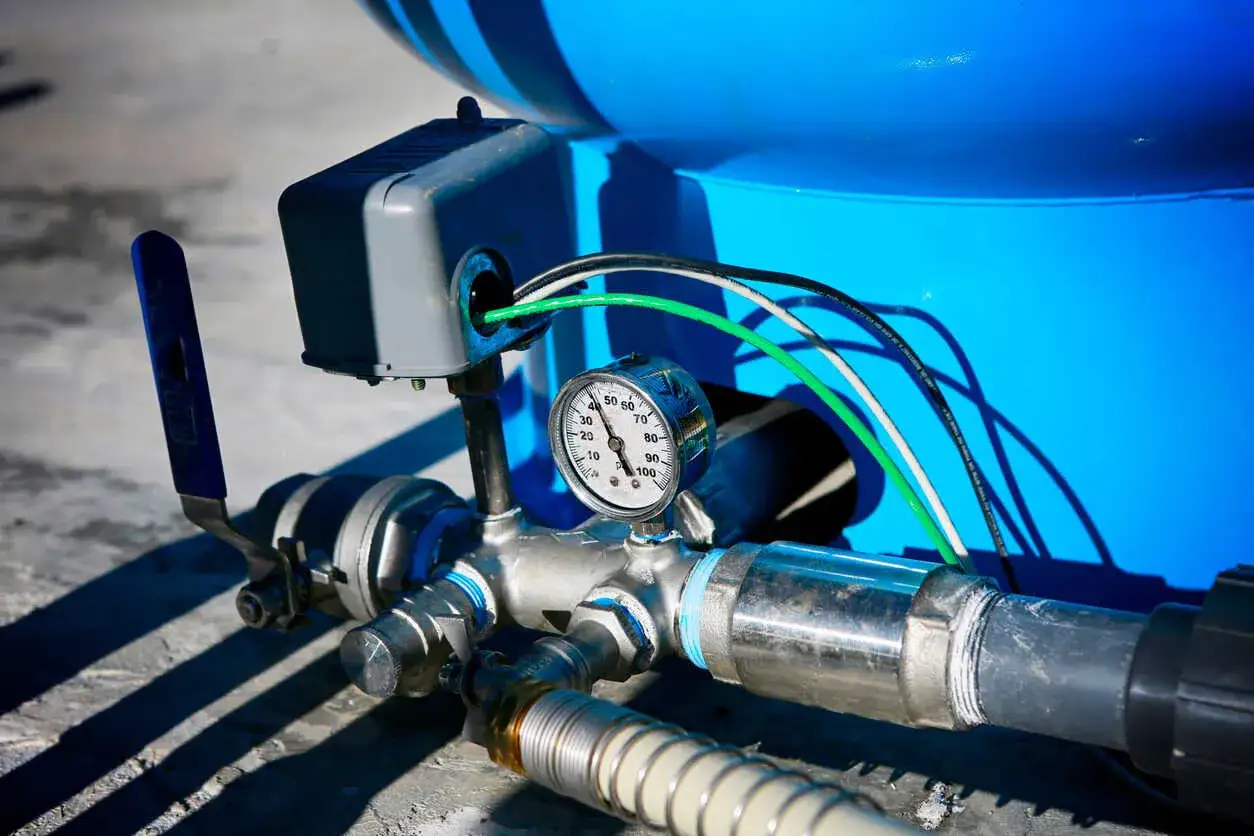

Jak wykonać prosty pomiar
- Przykręć manometr do kranu ogrodowego, najlepiej bezpośrednio, bez długiego węża i szybkozłączek.
- Odczytaj wartość przy zamkniętym kranie.
- Otwórz zawór całkowicie i zanotuj ciśnienie podczas swobodnego wypływu.
- Powtórz pomiar w godzinach większego poboru, na przykład rano lub wieczorem.
Jeśli przy zamkniętym zaworze widzisz 4 bary, ale po otwarciu spadają one do 1,2 bara, to właśnie ta druga wartość powinna być punktem wyjścia do projektu. W mojej praktyce to jedna z częstszych przyczyn źle dobranych instalacji. Projektowanie na podstawie samego wysokiego odczytu statycznego daje zbyt optymistyczny wynik.
Jakiego ciśnienia potrzebuje system nawadniania
Każdy element instalacji ma własny zakres pracy. Producent zraszacza lub linii kroplującej powinien podawać zarówno wymagane ciśnienie, jak i wydatek wody. Poniższe liczby są dobrym punktem orientacyjnym, ale nie zastępują danych konkretnego modelu.
| Element systemu | Typowe ciśnienie robocze | Co dzieje się przy zbyt niskiej wartości |
|---|---|---|
| Linia kroplująca | 0,8-2 bary | Kroplowniki podają za mało wody, szczególnie na końcu przewodu. |
| Zraszacz statyczny | 1,5-2,5 bara | Maleje zasięg i pogarsza się równomierność podlewania. |
| Zraszacz rotacyjny | 2-3,5 bara | Mechanizm może obracać się wolno lub zatrzymywać. |
| Zraszacz wynurzalny | Najczęściej 2-3,5 bara | Głowica może nie wysunąć się prawidłowo, a dysza poda wodę zbyt blisko. |
Przy ciśnieniu poniżej około 2 barów zraszacze trawnikowe często tracą zasięg. Nie zawsze przestają działać całkowicie, dlatego problem bywa mylony z wadliwą dyszą. Woda nadal leci, lecz podlewa tylko fragment zaplanowanego obszaru.
Zbyt wysokie ciśnienie także nie jest zaletą. Powyżej zakresu przewidzianego przez producenta strumień może zamienić się w drobną mgłę, szybciej parować i być znoszony przez wiatr. W linii kroplującej nadmierne ciśnienie może powodować rozszczelnianie złączek oraz zbyt duży wydatek poszczególnych emiterów.
Co zrobić, gdy ciśnienie jest za niskie albo za wysokie
Niskie ciśnienie
Najpierw sprawdzam filtr, zawory i końcówki przyłącza. Zabrudzony filtr siatkowy, częściowo zamknięty zawór albo cienki, długi wąż potrafią zabrać więcej ciśnienia, niż właściciel ogrodu się spodziewa.
Jeśli instalacja jest drożna, trzeba ograniczyć obciążenie jednej sekcji. Pomaga podział ogrodu na mniejsze strefy, uruchamianie mniejszej liczby zraszaczy jednocześnie oraz zastosowanie rur o odpowiedniej średnicy. Długi przewód o małym przekroju zwiększa straty, zwłaszcza gdy pracuje kilka urządzeń.
Gdy problem wynika z samej sieci, rozwiązaniem może być pompa podnosząca ciśnienie. Nie montowałbym jej jednak na podstawie samego wrażenia, że „woda leci słabo”. Najpierw trzeba zmierzyć ciśnienie dynamiczne i przepływ, bo pompa nie naprawi zatkanego filtra ani źle zaprojektowanej instalacji.
Przeczytaj również: Nawadnianie drzew owocowych - ile wody i kiedy podlewać?
Wysokie ciśnienie
Przy wyniku zbliżającym się do 6 barów warto zabezpieczyć instalację reduktorem. Dla linii kroplującej najczęściej ustawia się około 1-1,5 bara, a dla wielu sekcji zraszaczowych około 2,5-3 bary. Ostateczna nastawa powinna wynikać z instrukcji użytych elementów.
Reduktor powinien znaleźć się za głównym zaworem, a filtr warto umieścić przed nim. Taki układ chroni zarówno regulator, jak i dalszą część instalacji. Trzeba też pamiętać, że reduktor obniża ciśnienie, ale nie zwiększa dostępnej ilości wody.
Dlaczego samo ciśnienie nie wystarcza do projektu
Dwa ogrody mogą mieć takie samo ciśnienie, a zupełnie inne możliwości podlewania. Jeden przyłączony jest krótką rurą o dużej średnicy, drugi ma długi przewód, kilka kolan, filtr i wodomierz o niewielkim przepływie. Dlatego obok barów trzeba sprawdzić wydajność źródła wody, czyli liczbę litrów dostępnych w określonym czasie.
Prosty test polega na napełnieniu wiadra o znanej pojemności przy całkowicie otwartym kranie. Jeśli 10-litrowe wiadro napełnia się w 30 sekund, przepływ wynosi około 20 litrów na minutę. Tę wartość porównuje się z łącznym zużyciem zraszaczy w jednej sekcji, zostawiając rozsądny zapas.
Jeśli zraszacze potrzebują razem 24 litrów na minutę, a kran zapewnia tylko 18 litrów, nawet wysokie ciśnienie statyczne nie rozwiąże problemu. Trzeba zmniejszyć liczbę urządzeń w sekcji, wybrać dysze o mniejszym przepływie albo zastosować inne źródło wody.
Przy kilku rodzajach podlewania rozdzielam instalację na osobne sekcje. Zraszacze trawnikowe potrzebują większego przepływu i zwykle wyższego ciśnienia, natomiast rabaty, żywopłoty i warzywnik dobrze obsługuje linia kroplująca z własnym filtrem oraz reduktorem.
Jak dobrać rozwiązanie do konkretnej działki
Jeśli dynamiczne ciśnienie wynosi około 3 bary, a przepływ jest wystarczający, bez problemu można planować typową sekcję zraszaczy. Przy wyniku około 1,5-2 barów lepiej ograniczyć liczbę głowic, zastosować mniejsze dysze albo oprzeć część ogrodu na kroplowaniu.
Przy dużych wahaniach między porankiem a nocą projektuję system według najniższego realnego pomiaru. Dzięki temu instalacja działa także wtedy, gdy w okolicy wiele osób podlewa ogrody. Przy stabilnym, wysokim ciśnieniu najważniejszym dodatkiem będzie reduktor, a nie większa liczba zraszaczy.
Nie warto też kierować się wyłącznie średnicą przyłącza. O wyniku decydują wszystkie elementy po drodze, w tym zawór antyskażeniowy, wodomierz, filtr, elektrozawory i szybkozłącza. Czasem wymiana jednej zapchanej części przywraca więcej sprawności niż kosztowna przebudowa całego systemu.
Ciśnienie z kranu to punkt wyjścia do dobrego podlewania
Najbezpieczniej przyjąć, że domowa instalacja powinna mieścić się w zakresie 0,5-6 barów, ale system nawadniania trzeba projektować na podstawie ciśnienia dynamicznego i przepływu. Dla większości zraszaczy praktycznym celem będzie około 2-3,5 bara, a dla linii kroplujących znacznie mniej.
Przed zakupem urządzeń wykonaj dwa pomiary, sprawdź instrukcje producentów i podziel ogród na sekcje. Takie przygotowanie zwykle daje lepszy efekt niż kupowanie mocniejszych zraszaczy na ślepo, bo dobrze dobrane ciśnienie oznacza równiejsze podlewanie, mniejsze zużycie wody i mniej awarii w kolejnych sezonach.
